案例詳情

抄板流程

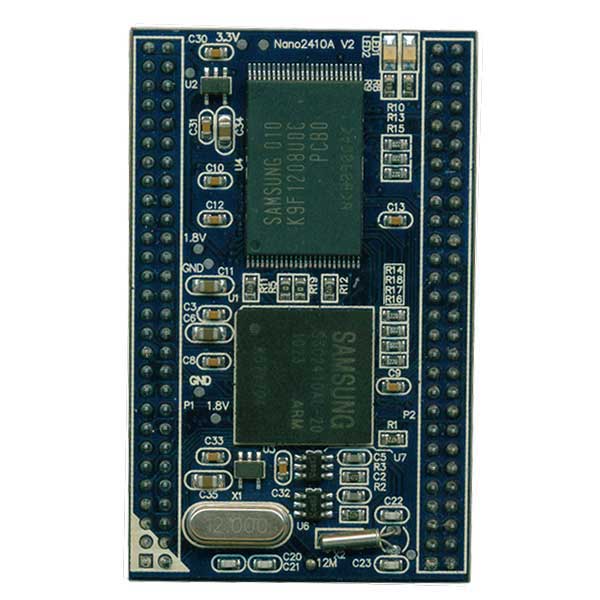

1.掃描記錄嵌入式系統控制模塊主板正面元器件

2.掃描記錄嵌入式系統控制模塊主板背面元器件

3.記錄嵌入式系統控制模塊主板正面孔位

4.記錄嵌入式系統控制模塊主板背面孔位

5.復制嵌入式系統控制模塊主板正面線路圖

6.克隆嵌入式系統控制模塊主板背面電路圖

7.嵌入式系統控制模塊主板正面埋盲孔線路圖

8.嵌入式系統控制模塊主板背面過孔電路圖

模塊特性

作為一種高級嵌入式系統控制主模塊，Nano2410A V2.0 具有如下特性：

超小尺寸：58(W) x 36(L) x 11(H)mm

ARM9 CPU：S3C2410A，系統主頻最高可達 266Mhz

大存儲量(使用 Nand Flash)：64M Byte

更多的動態存儲容量(SDRAM)：32M byte

內置看門狗

內置實時時鐘

3 個串口(均可擴展為 485 接口)

小型的系統總線接口(可擴展以太網、IDE 等外設)

豐富的常用嵌入式系統接口：

SPI x 1、I2C x 1、I2S x 1 (一般用來外接音頻輸入與輸出，也可用作 GPIO)、AD x 2 (10 位精度)、PWM x 1

8 個外部中斷

板載四線電阻觸摸屏接口

USB Host (可外接優盤、鼠標、攝像頭、打印機、鍵盤等設備)

USB Slave 接口

3 個外部中斷

標準 JTAG 接口

外部復位信號

支持各種 STN 偽彩、TFT 真彩 LCD，最高分辨率可達 1024 x 768

2.0mm 間距 112 針雙列直插，使用極其方便

支持標準 Linux 2.4.18(可升級至 2.6 版本內核)、WindowsCE 等高級嵌入式操作系統
