該步進電機驅動板是步進電機控制器主板，控制發出均勻脈沖信號的電子產品，步進電機驅動板發出的信號進入步進電機驅動器后，會由驅動器轉換成步進電機所需要的強電流信號，帶動步進電機運轉。步進電機控制器能夠準確的控制步進電機轉過每一個角度。

四層板設計，抄板主要涉及到核心芯片程序的解密及調試應用。（下圖為該步進電機驅動板原板）

技術參數

板材尺寸:101.98X87.25X2.2mm

步進電機驅動板層數：4層PCB抄板;

抄板周期：3天;

抄板介紹：原板比較老舊，部分芯片及原件絲印模糊，抄板過程中對相關原件的測量和型號確認花費較多時間。較普通的四層小板抄板周期多1天左右;

涉及相關抄板業務：解密芯片，燒錄程序，反推原理圖;

抄板流程

1. 抄板流程1：掃描步進電機驅動板，記錄元器件型號、位置。

2. 抄板流程2：拆卸PCB板上各種元器件，并備注記錄各元器件及注意事項，掃描拆板后圖片。

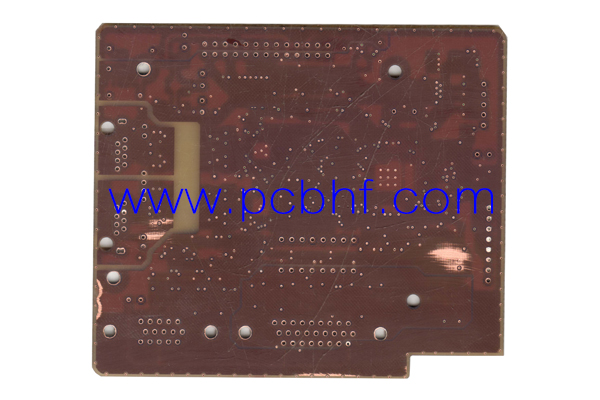

3. 抄板流程3：磨板，去除PCB板面焊錫、綠油、板材，露出頂層和底層線路圖，掃描為圖片，以便后續抄板所用。

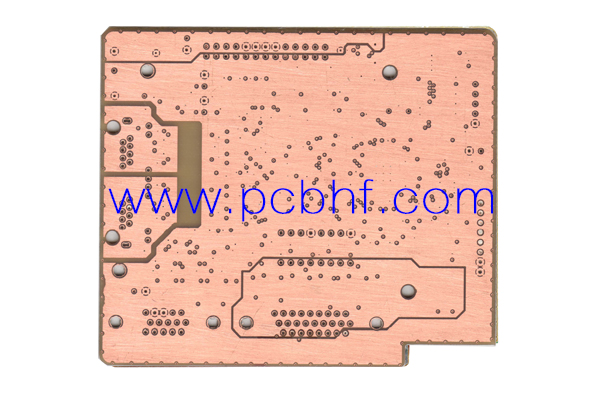

4. 抄板流程4：磨板，掃描中間層電路圖。

抄板電路在H橋電路的基礎上設計步進電機驅動電路。采用分立元件MOS管搭建雙H橋驅動電路是成熟的電機控制方案，電路不復雜，性能可靠，根據MOS管的不同工作電流的上限甚至可以高達數十安培，

步進電機驅動板技術參數

輸入電壓：50~90VAC

連續電流輸出：6.0A

通訊類型：CAN總線通訊/ModBus-RTU通訊協議

最大通訊距離：IKM

最大支持從站號：128

最大通訊速率：I000Kbps/115200bps

邏輯輸入電流：7~20mA(10mA典型值）

保護：

♦過電流動作值峠值丨2A±10%

♦過壓電壓動作值200VDC♦過差報瞀閾值可通過驅動器的前面板或手持智能調節器設罝

外形尺寸（mm)：140X70X56

重星：約1500g

使用環境

場合：盡星避免粉塵、油霧及腐蝕性氣體

工作溫度：最大7(TC

儲存溫度：-2CTC-+65.C

濕度：4CK90%RH

冷卻方式：然冷卻或強制冷風

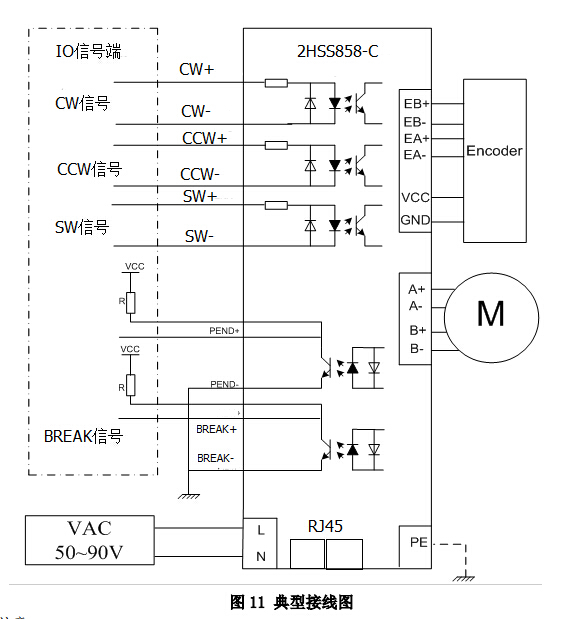

原理圖略圖
